Situation Réseaux
1. Présentation du projet
Le projet consiste à concevoir et simuler la refonte complète de l'infrastructure réseau de LogiSupply Express, une plateforme logistique en pleine expansion. L'objectif est de pallier les problèmes de saturation et d'insécurité du réseau actuel en mettant en œuvre une segmentation efficace et un plan d'adressage optimisé.
2. Analyse des besoins et contraintes
Le cahier des charges imposait une séparation stricte des flux entre les services et une optimisation de la plage IP source 192.168.10.0/24.
Besoins en hôtes par segment :
Administration : 60 postes.
Production (Entrepôt) : 30 postes.
Ressources Humaines : 10 postes.
Serveurs : 6 postes.
3. Solutions techniques retenues

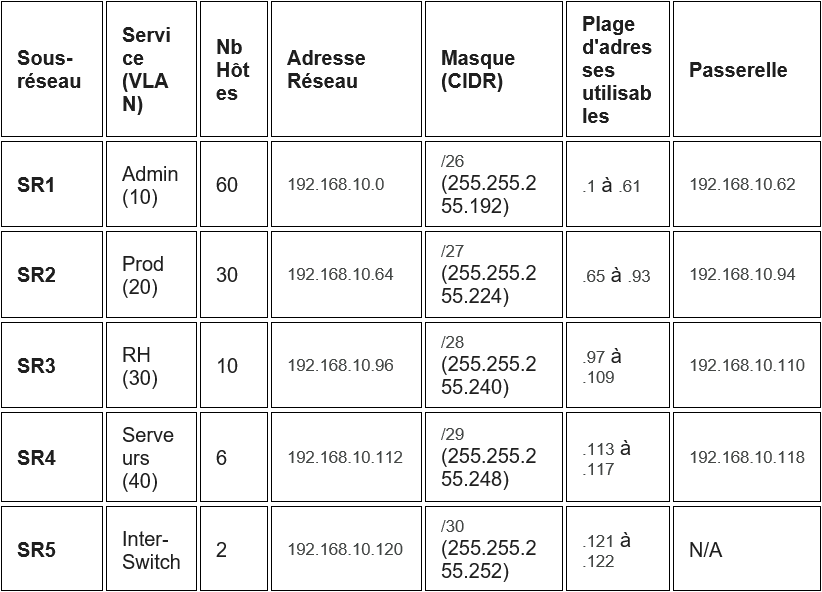

A. Adressage VLSM (Variable Length Subnet Mask)
Pour éviter le gaspillage d'adresses IP, j'ai utilisé la méthode VLSM, permettant d'adapter la taille des masques de sous-réseau au besoin réel de chaque service.

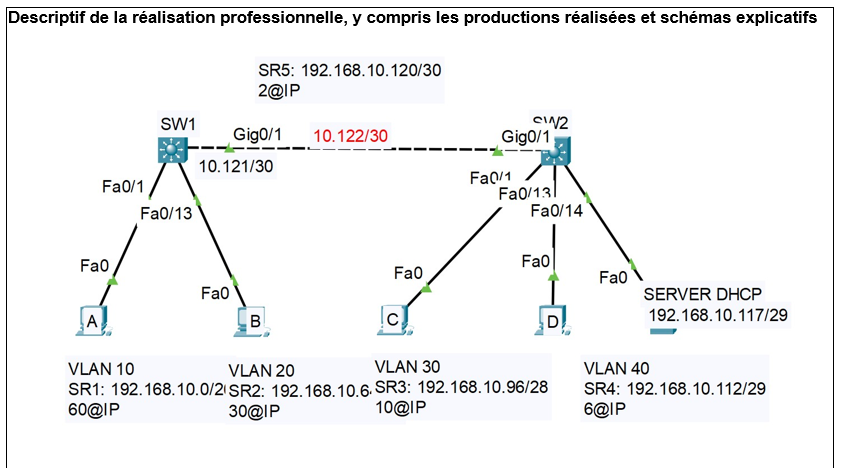

B. Segmentation par VLANs et Routage Inter-VLAN
Isolation : Création de 4 VLANs distincts pour garantir la confidentialité des données (RH) et la performance de la production.
Commutation L3 : Utilisation de switchs multicouches Cisco pour assurer le routage inter-VLAN via des interfaces virtuelles (SVI), offrant une latence minimale.
Interconnexion : Mise en place d'un lien de niveau 3 (no switchport) entre les commutateurs avec un adressage en /30 pour le routage point-à-point.
C. Automatisation de l'adressage (DHCP Relay)
Afin de centraliser la gestion des adresses, un serveur DHCP a été configuré dans le VLAN Serveurs. La commande ip helper-address a été déployée sur chaque passerelle (SVI) pour relayer les requêtes des clients distants vers ce serveur.
4. Tests et Validation
Plusieurs scénarios de test ont été réalisés sous Cisco Packet Tracer pour valider la solution :
Vérification de l'adressage : Test de réception d'une configuration IP dynamique conforme aux scopes DHCP pour chaque VLAN.
Tests de connectivité (Ping) : Validation du routage inter-VLAN entre les différents services.
Étanchéité des flux : Vérification de l'isolation correcte entre les segments sensibles.
